SNAT和DNAT简介

  • SNAT:局域网共享一个公网IP接入lnternel,好处如下:

1、保护内网用户安全,因为公网地址总有一些人恶意扫描,而内网地址在公网没有路由所以无法被扫描,能被扫描的只有防火墙这一台,这样就减少了被攻击的可能。

2、Ipv4地址匮乏,很多公司只有一个ipv4地址,但是却有几百个用户需要上网,这个时候就需要使用SNAT。

3、省钱,公网地址付费,使用SNAT只需要一个公网ip就可以满足几百人同时上网。

  • DNAT:向internel发布内网服务器

1、在内网中有服务器,如果想让公网用户访问有有两种方法。

2、配置双网卡,一网卡对内,一网卡对外;一般是高访问量的web服务器,为了避免占用网关的流量才这样做,使用不是很广泛。

3、内网web服务器,或是ftp服务器,为了用户在公网也可以访问,有不想买公网ip地址,采用DNAT方案。

实验拓扑(准备工作)

1、下图为本次实验拓扑,中间SSH大白云忽略,是用于物理机SSH配置使用。


2、本次实验所有centOS7系统均需要关闭和开启以下服务:

  • 防火墙关闭    命令:

systemctl stop firewalld
  • SElinux关闭   命令:

setenforce 0
  • 开启Centos7的IP路由转发功能 命令:

echo "net.ipv4.ip_forward=1" >> /etc/sysctl.conf
sysctl -p

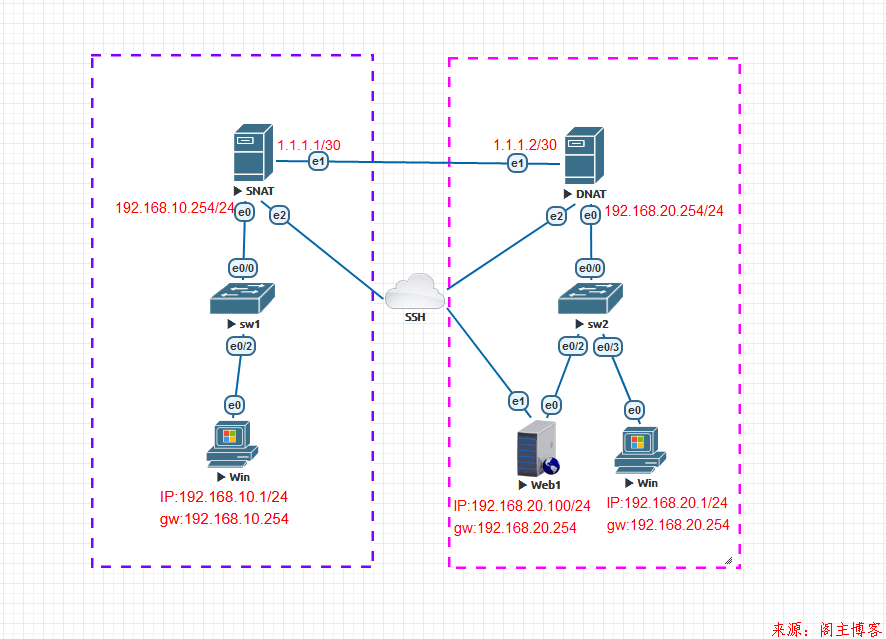

3、本次大致设备配置信息如下图


SNAT配置(拓扑左侧)

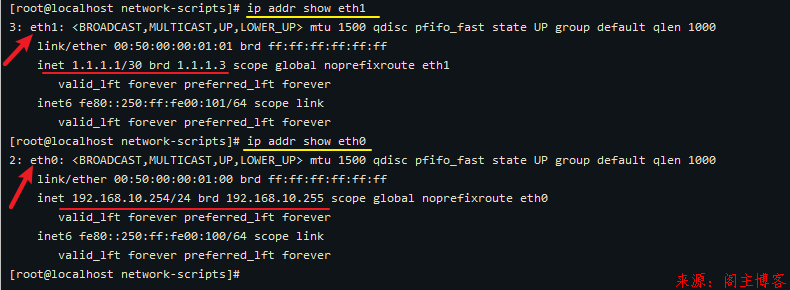

1、依据“设备信息图”配置SNAT服务器内外网端口的IP。

sudo ip addr add 1.1.1.1/30 dev eth1
sudo ip addr add 192.168.10.254/24 dev eth0
service network restart #重启网络服务
#配置一条默认路由
route add default gw 1.1.1.2


2、安装iptables服务

#安装iptables服务
yum  install  -y  iptables   iptables-services
#开启iptables
systemctl start iptables
#加入开机启动项
systemctl enable iptables

3、配置SNAT将192.168.10.0网络所有主机只要通过防火墙上网就做源地址修改,将源地址修改为1.1.1.1。

#出网将源地址修改为1.1.1.1。
iptables -t nat -A POSTROUTING -s 192.168.10.0/24 -o eth1 -j SNAT --to-source 1.1.1.1
#保存配置
service  iptables save
#查看snat转换配置
iptables -L -t nat

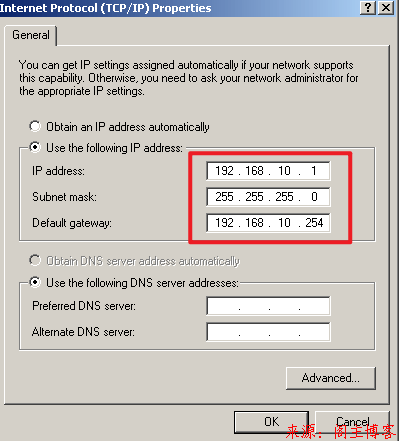

4、配置win客户端(左侧拓扑)IP地址为:192.168.10.1,网关为192.168.10.254。


DNAT配置(拓扑右侧)

1、依据“设备信息图”配置DNAT服务器内外网端口的IP。

sudo ip addr add 1.1.1.2/30 dev eth1
sudo ip addr add 192.168.20.254/24 dev eth0
service network restart #重启网络服务
#配置一条默认路由
route add default gw 1.1.1.1

2、安装iptables服务

#安装iptables服务
yum  install  -y  iptables   iptables-services
#开启iptables
systemctl start iptables
#加入开机启动项
systemctl enable iptables

3、防火墙配置DNAT

iptables -t nat -A PREROUTING -d 1.1.1.2 -p tcp --dport 80 -j DNAT --to-destination 192.168.20.100

4、在Web1服务器配置httpd服务并搭建基础默认网页。

  • 安装httpd服务

yum -y install httpd
  • 启动http服务

systemctl start httpd
  • 输入下方命令建立默认基于IP访问的默认web页面。

echo -e "ip:192.168.20.100 </br> I'm a web1 server" > /var/www/html/index.html
#配置内网端口的ip
sudo ip addr add 192.168.20.100/24 dev eth0
#配置一条默认路由
route add default gw 192.168.20.254

SNAT配置检验

1、开启左侧SNAT的iptables服务,左侧客户端浏览器访问192.168.20.100,在web1服务器查看访问记录同时并且使用抓包工具查看源IP。

  • web1访问记录中记录的源IP。

tail -1 /var/log/httpd/access_log

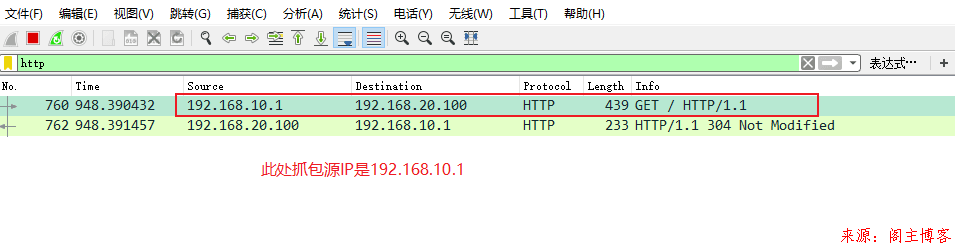

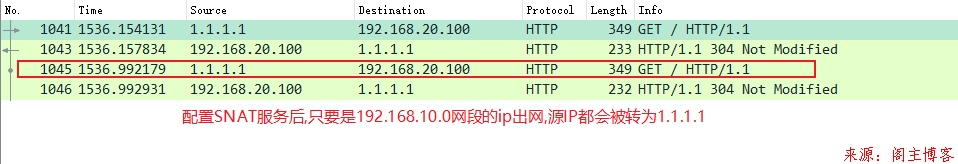

  • wireshark抓包工具中记录的源IP。


2、停用左侧SNAT的iptables服务,客户端浏览器访问192.168.20.100,在web1服务器查看访问记录同时并且使用抓包工具查看源IP。

#停用SNAT
systemctl stop iptables

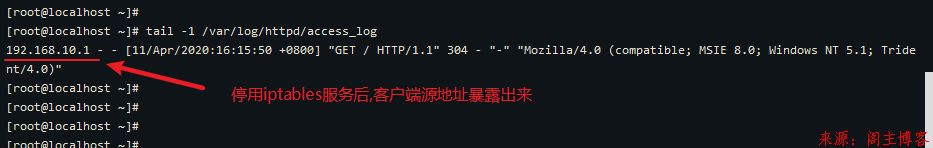

  • web1访问记录中记录的源IP。

tail -1 /var/log/httpd/access_log

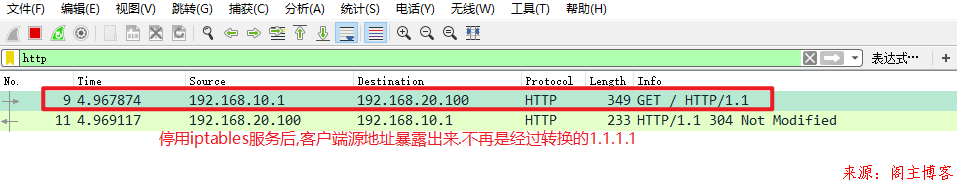

  • wireshark抓包工具中记录的源IP。


DNAT配置检验

关闭左侧SNAT,开启右侧DNAT的iptables服务,左侧客户端浏览器访问1.1.1.2,在web1服务器查看访问记录同时并且使用抓包工具查看源IP。

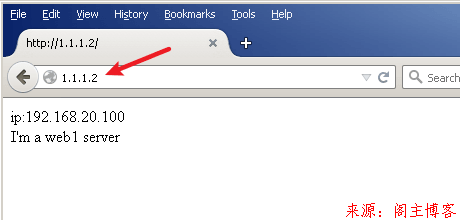

1、左侧客户端浏览器访问1.1.1.2


2、web1访问记录中记录的源IP。

tail -1 /var/log/httpd/access_log


3.wireshark抓包工具中记录的源IP。
