计算机数据恢复第三章MBR引导分析篇

原创 阁主  2018-01-11 17:28:22  阅读 1104 次 评论 1 条
摘要:

主引导记录(MBR,Main Boot Record)是位于磁盘最前边的一段引导(Loader)代码。它负责磁盘操作系统(DOS)对磁盘进行读写时分区合法性的判别、分区引导信息的定位,它由磁盘操作系统(DOS)在对硬盘进行初始化时产生的。

主引导记录

通常,MBR扇区都在0扇区!我们将包含MBR引导代码的扇区称为主引导扇区。因这一扇区中,引导代码占有绝大部分的空间,故而将习惯将该扇区称为MBR扇区(简称MBR)。由于这一扇区承担有不同于磁盘上其他普通存储空间的特殊管理职能,作为管理整个磁盘空间的一个特殊空间,它不属于磁盘上的任何分区,因而分区空间内的格式化命令不能清除主引导记录的任何信息。

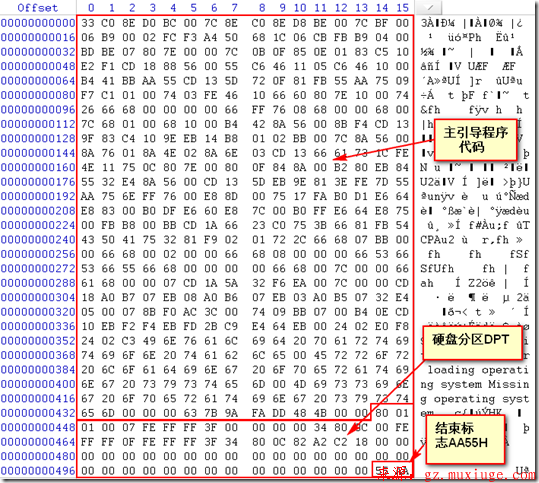

0扇区MBR结构图:


主引导扇区由三个部分组成(共占用512个字节):

1.主引导程序即主引导记录(MBR)(占446个字节)

可在FDISK程序中找到,它用于硬盘启动时将系统控制转给用户指定的并在分区表中登记了的某个操作系统。

2.磁盘分区表项(DPT,Disk Partition Table)

由四个分区表项构成(每个16个字节)。

负责说明磁盘上的分区情况,其内容由磁盘介质及用户在使用FDISK定义分区时决定。(具体内容略)

3.结束标志(占2个字节)

其值为AA55,存储时低位在前,高位在后,即看上去是55AA(十六进制)。

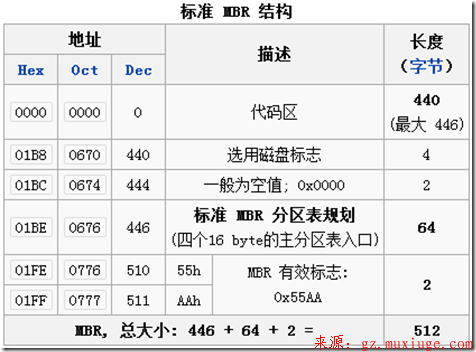

解析结构如下:

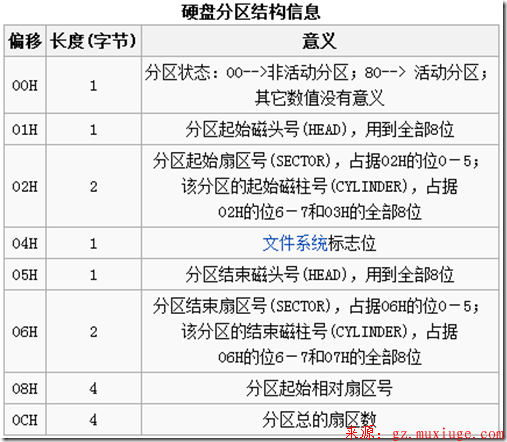

硬盘分区表

硬盘分区表占据主引导扇区的64个字节(偏移01BEH–偏移01FDH),可以对四个分区的信息进行描述,其中每个分区的信息占据16个字节。

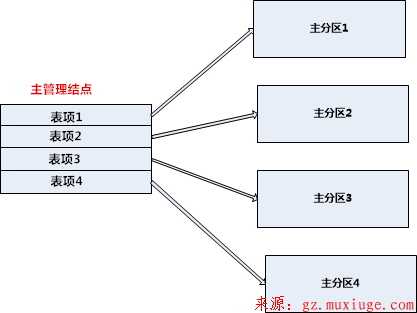

从主引导记录的结构可以知道,它仅仅包含一个64个字节的硬盘分区表。由于每个分区信息需要16个字节,所以对于采用MBR型分区结构的硬盘,最多只能识别4个主要分区(Primary partition)。所以对于一个采用此种分区结构的硬盘来说,想要得到4个以上的主要分区是不可能的。这里就需要引出扩展分区了。扩展分区也是主要分区的一种,但它与主分区的不同在于理论上可以划分为无数个逻辑分区。


总结:

图一张


扩展分区下一章讲解!已更新:点击我查看!
