南桥内部开机电路要正常工作需要三个条件

原创 阁主  2018-02-01 12:06:59  阅读 8733 次 评论 0 条
摘要:

南桥内部开机电路要正常工作需要三个条件:

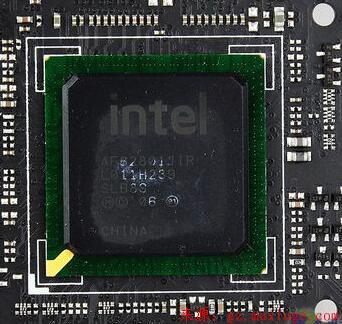

南桥芯片


南桥芯片(South Bridge)是主板芯片组的重要组成部分,一般位于主板上离CPU插槽较远的下方,PCI插槽的附近,这种布局是考虑到它所连接的I/O总线较多,离处理器远一点有利于布线。相对于北桥芯片来说,其数据处理量并不算大,所以南桥芯片一般都没有覆盖散热片。南桥芯片不与处理器直接相连,而是通过一定的方式(不同厂商各种芯片组有所不同,例如英特尔的英特尔Hub Architecture以及SIS的Multi-Threaded“妙渠”)与北桥芯片相连。


1、南桥主供电,主供电是2.2-3.3V,一般是由ATX的待机电压通过1117或1084分压而来,也有由COMS电池供电的。

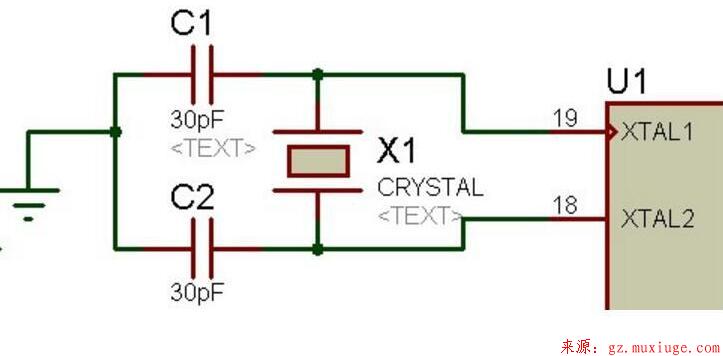

时钟电路

时钟电路就是产生像时钟一样准确运动的振荡电路。任何工作都按时间顺序。用于产生这个时间的电路就是时钟电路。时钟电路一般由晶体振荡器、晶震控制芯片和电容组成。

时钟电路应用十分广泛,如电脑的时钟电路、电子表的时钟电路以及MP3MP4的时钟电路。


2、时钟要正常,南桥内部时钟电路连接一个外部的32.768MHZ的晶振,这个晶振的频率要正常。

开机触发信号

低电平开机,主板开机键触发主板开机电路工作,开机电路将触发信号进行处理,最终向电源第14脚发出低电平信号,将电源的第14脚的高电平拉低,触发电源工作,使电源各引脚输出相应的电压,为各个设备供电,开始开机工作。

3、要有开机触发信号,这个信号通常由开机排针或门电路提供。
