Cisco思科交换机VTP协议&三种模式区别?

原创 阁主  2019-03-14 12:29:36  阅读 401 次 评论 3 条
摘要:

VLAN中继协议,VTP,VLAN TRUNKING PROTOCOL,是CISCO专用协议,大多数交换机都支持该协议。VTP负责在VTP域内同步VLAN信息,这样就不必在每个交换上配置相同的VLAN信息。VTP还提供一种映射方案,以便通信流能跨越混合介质的骨干。VTP最重要的作用是,将进行变动时可能会出现在的配置不一致性降至最低。不过,VTP也有一些缺点,这些缺点通常都与生成树协议有关.

简述:

如果两台以及两台以上的交换机,具有相同的区域,相同的vlan,那么我们必须在所有的交换机上创建那些区域,vlan,这对于大型企业局域网来说是相当麻烦的:

①网络管理员,对于交换机的配置相当烦杂;

②网络管理员,对于交换机的管理相当烦杂,如果任意一台出现故障,就必须重新配置vlan,因此维护相当困难。

VTP的概念描述:

Vtp就是能够实现在多台交换机上共享vlan信息的协议。

它是通过以下方式来实现这一功能的:

①交换机之间必须用trunk模式的线路连接(前提)

②采用“域(domain)”来组织多个交换机;

③采用服务器/客户机模式管理多个交换机vlan;

④根据vtp配置版本号的大小,同步vlan信息。

如何配置VTP域(Domain)

问题:何为“域”?

“域“可以理解为一个区域,只有域名相同的交换机才能共享vlan信息,才可以实现VTP共享;

命令:

方法1:在全局模式下,直接输入

vtp   domain  domain-name  //domain-name为域名

方法2:

①在特权模式下,进入vlan数据库

vlan database

②指定域名

vtp domain domain-name //domain-name为域名

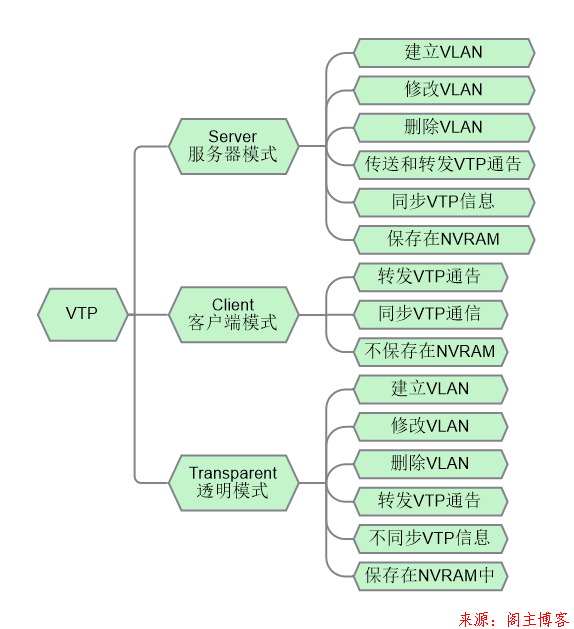

VTP有三种模式:


1.Server(默认)服务器模式:

交换机被配置成服务器模式时,该交换机能够创建、删除、修改vlan;并且它配置的vlan信息能够传输到其他处于server或client模式下的交换机。交换 机默认处于服务器模式,即server。

2.Client-客户端模式:

交换机被配置成客户机模式时,该交换机不允许创建、删除、修改vlan;它只能够接受其他处于服务器 模式或透明模式的vlan信息,并更新自己的数据库。处于该模式的交换机在断电后,vlan信息自动消失。

3.Transparent-透明模式

交换机被配置成透明模式时,该交换机只转发其他交换机的vlan信息,不通告自己信息,也不根据别人信息更新自己的信息。

如何配置VTP服务器/客户模式:

命令:

1.配置交换机为服务器模式

vtp mode server

2.配置交换机为客户机模式

vtp mode client

3.配置交换机为透明模式

vtp mode transparent

查看交换机vtp信息命令:

show vtp status  //特权模式输入

为vtp区域创建密码:

说明:配置vtp密码有助于防止非法交换机任意接入vtp域,带来不安全隐患 ;但是此时,密码必须在所有交换机配置。

命令:

在任意交换机上,配置一下命令

vtp password xxx

注意:vtp密码为明文,配置时,应配置尽可能复杂的密码

查看vtp域密码命令:

show vtp password

实验案例:

点我跳转实验案例!


取消

感谢您的支持,我会继续努力的!

扫码支持
扫码打赏,你说多少就多少!

打开支付宝扫一扫,即可进行扫码打赏哦

本文地址:https://www.mainblog.cn/143.html
版权声明:本文为原创文章,版权归 阁主 所有,欢迎分享本文,转载请保留出处!
免责申明:有些内容源于网络,没能联系到作者。如侵犯到你的权益请告知,我们会尽快删除相关内容。

发表评论


表情

评论列表

  1. 阁主
    阁主  浏览器图标  系统图标 【站长】  @回复

    Server:可以删除,添加,更改vlan,会同步给其他设备。
    Client:不能删除,添加,更改vlan。
    Transparent:可以删除,添加,更改vlan,但不会同步给其他设备。

  2. 访客
    访客  浏览器图标  系统图标 【评论达人 LV.6】  @回复

    VTP是一个二层(数据链路层)的信息协议,它通过添加、删除、重命名、来管理维护一个网络范围内的VLAN配置信息一致性。

  3. 访客
    访客  浏览器图标  系统图标 【评论达人 LV.6】  @回复

    VTP 版本1 版本 2 只支持正常范围的VLAN (VLAN IDs 1 to 1005)VTP 版本 3 支持整个VLAN范围(VLANs 1 to 4094)。
