使用Cisco Packet Tracer配置标准ACL的应用实验,提供实验文件！

准备工具：

• 思科模拟器Cisco Packet Tracer 7.0+以上的版本

• 用心看完！

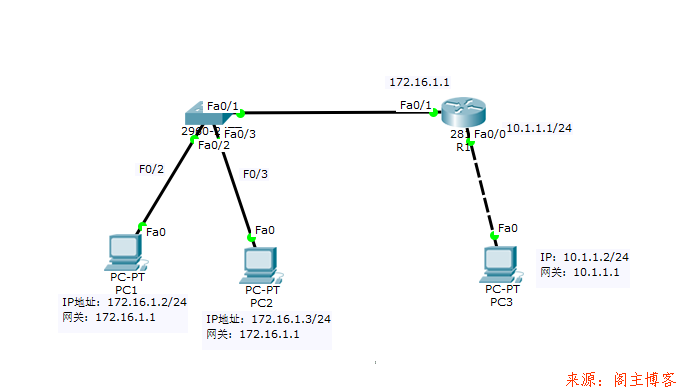

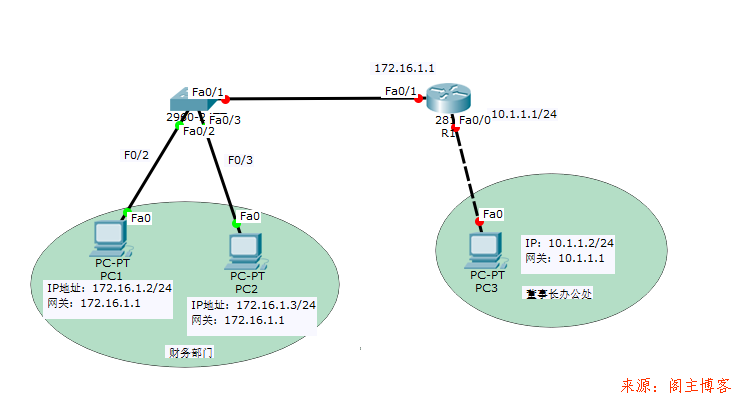

实验需求及拓扑图！

本次实验为只为一个目的：实现实验拓扑全网连通的前提下，让PC1不能访问PC2。

开始配置步骤：

1.依据本文提供的拓扑图建立对应的拓扑图，注意不要弄错路由器型号，接线中电脑和路由器用交叉线(两个设备为同种设备！)，端口已在图中标明，一定要看清楚！

2.将三台PC机进行手动配置静态IP，基础，不讲解，只附图。

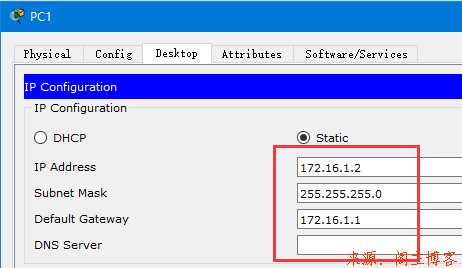

PC1:

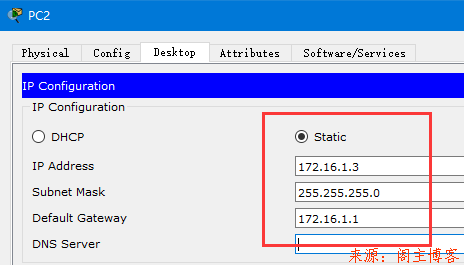

PC2:

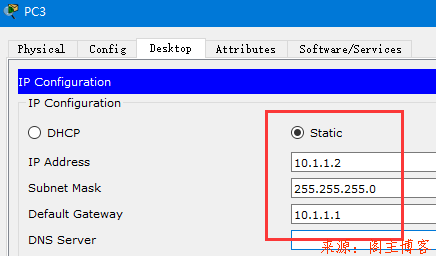

PC3:

3.配置R1的两个端口IP，并且打开端口。

配置F0/1接口IP：

R1(config)#interface fastEthernet 0/1        //进入Fa0/1
R1(config-if)#ip address 172.16.1.1 255.255.255.0  //配置IP
R1(config-if)#no shutdown                    //开启端口

配置F0/0接口IP：

R1(config)#interface fastEthernet 0/0        //进入Fa0/0
R1(config-if)#ip address 10.1.1.1 255.255.255.0//配置IP
R1(config-if)#no shutdown                    //进入Fa0/1

4.配置完成以后灯变绿了，在相互都可以ping通。

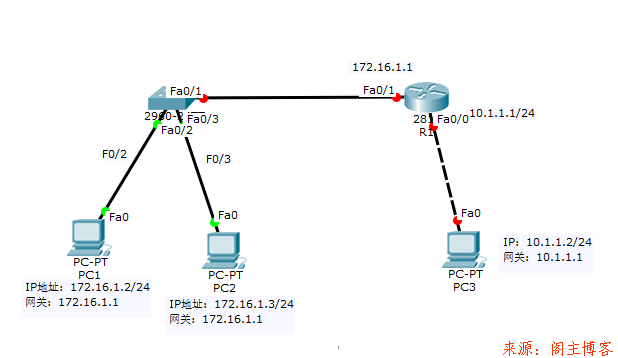

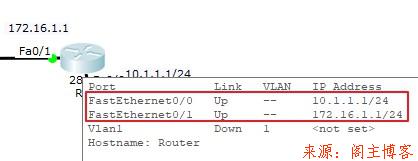

看，所有线路都绿了。不绿自己排查是否开启端口。

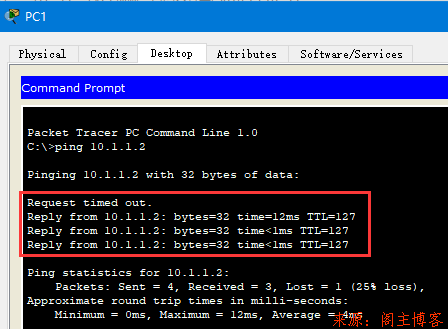

看，PC1能通往PC3、PC2也可以通往PC3、PC1也可以通往PC2。自行测试！！

5.接下来给R1配上标准ACL，我个人建议一般正常下都是在进站口配置访问控制，用来减少路由器的工作负担，所以本文就是在进站口做了应用，也就是同时还要将访问控制运用在R1的Fa0/1端口。

命令如下，“//”后面是注释代码意思。

R1(config)#access-list 10 deny host 172.16.1.2    //拒绝主机PC1的流量
R1(config)#access-list 10 permit any             //允许其他主机的流量
R1(config)#interface fastEthernet 0/1            //进入Fa0/1端口配置模式
R1(config-if)#ip access-group 10 in             //将ACL访问控制列表10应用于Fa0/1端口，同时在进站口就进行ACL的规则判断是否放行还是丢弃数据包

6.检验成果！

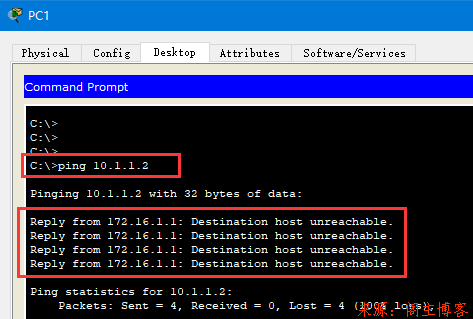

测试结果为PC1和PC3不通：

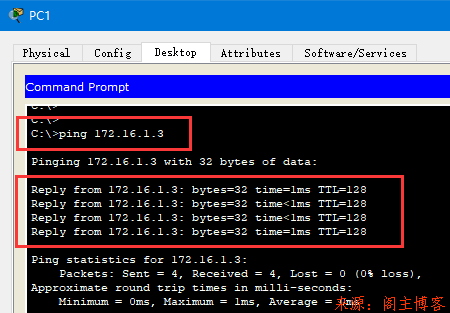

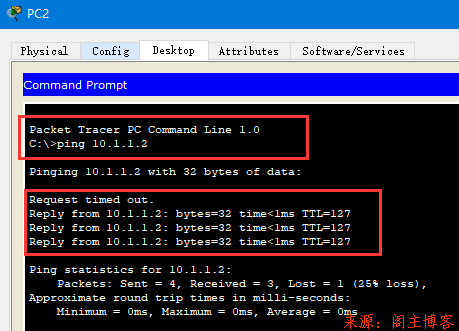

PC1和PC2能通：

PC2和PC3能通：

总结：

本文其实在基础的IP配置命令上仅仅多打了三行代码(下面提供)，希望看到本文的朋友能够吸取一定的经验，ACL访问控制的知识点也不局限于本文的配置，更多知识点可以去百度/谷歌(需要科学上网)查阅更多的相关ACL的只是。同时觉得文章不错的朋友可以文末左下动动小手角点个赞喔！

R1(config)#access-list 10 deny host 172.16.1.2    //拒绝主机PC1的流量
R1(config)#access-list 10 permit any             //允许其他主机的流量
R1(config-if)#ip access-group 10 in             //将ACL访问控制列表10应用于Fa0/1端口，同时在进站口就进行ACL的规则判断是否放行还是丢弃数据包

实验文件：
