在思科三层交换机上配置DHCP,不同网段/VLAN间互通

原创 阁主  2018-11-02 21:20:14  阅读 2193 次 评论 8 条
摘要:

描述:在三层交换机上配置DHCP,实现DHCP为PC1/PC3分配192.168.1.X网段;实现DHCP为PC2/PC4分配192.168.2.X网段;并且各个PC间要可以互相通信。(文末附实验题,排错题,答案)

引言:

强调几个重点的命令:

ip routing     //开启由功能。
no ip domain-lookup  //禁用DNS解析。
service dhcp   //开启DHCP服务。
ip dhcp pool XXX //创建地址池IT。“XXX”为地址池名
network 192.168.1.0 255.255.255.0 //地址池网段。
default-router 192.168.1.254 //地址池网关 。
dns-server 114.114.114.114 //地址池DNS。
ip dhcp excluded-address 192.168.1.1 192.168.1.10 //作为保留地址段,不作任何分配或备用。

描述:

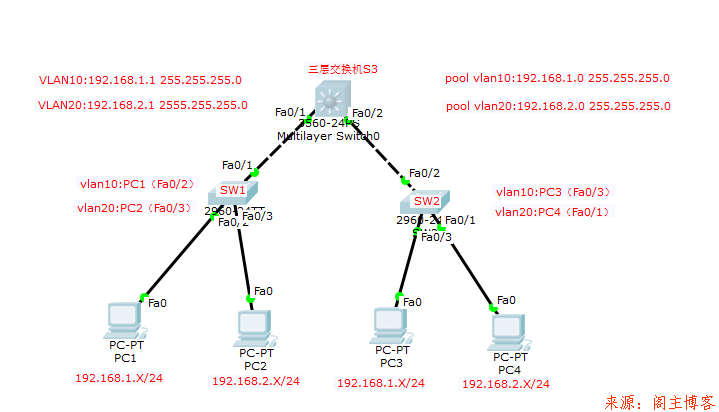

如下图,在三层交换机上配置DHCP,实现IP地址的自由分配。

  • 在三层交换机上配置DHCP,实现DHCP为PC1/PC3分配192.168.1.X网段;

  • 实现DHCP为PC2/PC4分配192.168.2.X网段;

  • 并且各个PC间要可以互相通信。


配置:

二层交换机(S1)配置:

Switch(config)#hostname S1    //交换机命名。
S1(config)#no ip domain-lookup  //禁用DNS解析。

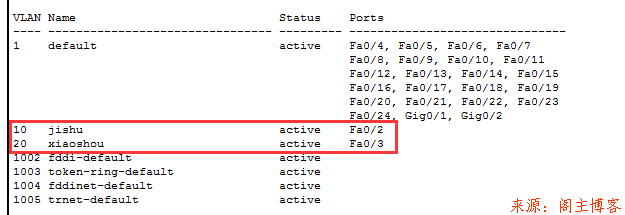

S1(config)#vlan 10
S1(config-vlan)#name jishu
S1(config-vlan)#vlan 20
S1(config-vlan)#name xiaoshou
S1(config-vlan)#exit
S1(config)#interface fastEthernet 0/2
S1(config-if)#switchport access vlan 10 //将对应接口划入vlan中。
S1(config-if)#no shutdown
S1(config-if)#exit
S1(config)#interface fastEthernet 0/3
S1(config-if)#switchport access vlan 20 //将对应接口划入vlan中。
S1(config-if)#no shutdown
S1(config-if)#exit
S1(config)#interface fastEthernet 0/1
S1(config-if)#switchport mode trunk   //开启Fa0/1接口为trunk模式。
S1(config-if)#end
S3#write //配置写入存储。

二层交换机(S2)配置:

Switch(config)#hostname S2
S2(config)#no ip domain-lookup  //禁用DNS解析。
S2(config)#vlan 10
S2(config-vlan)#name jishu
S2(config-vlan)#vlan 20
S2(config-vlan)#name xiaoshou
S2(config-vlan)#exit
S2(config)#interface fastEthernet 0/3
S2(config-if)#switchport access vlan 10   //将对应接口划入vlan中。
S2(config-if)#no shutdown
S2(config-if)#exit
S2(config)#interface fastEthernet 0/1
S2(config-if)#switchport access vlan 20 //将对应接口划入vlan中。
S2(config-if)#no shutdown
S2(config-if)#exit
S1(config)#interface fastEthernet 0/2
S1(config-if)#switchport mode trunk    //开启Fa0/2接口为trunk模式。
S1(config-if)#end
S3#write //配置写入存储。

三层交换机(S3)配置:

Switch(config)#hostname S3
S2(config)#no ip domain-lookup //禁用DNS解析。
S3(config)#vlan 10
S3(config-vlan)#name jishu
S3(config-vlan)#vlan 20
S3(config-vlan)#name xiaoshou
S3(config-vlan)#exit
S3(config)#interface vlan 10
S3(config-if)#ip address 192.168.1.1 255.255.255.0   //配置VLAN10通信地址。
S3(config-if)#no shutdown
S3(config-if)#exit
S3(config)#interface vlan 20
S3(config-if)#ip address 192.168.2.1 255.255.255.0   //配置VLAN20通信地址。
S3(config-if)#no shutdown
S3(config-if)#exit
S3(config)#service dhcp   //开启DHCP服务。
S3(config)#ip dhcp pool vlan10 //创建vlan10地址池。
S3(dhcp-config)#default-router 192.168.1.1       //配置VLAN10通信网关。
S3(dhcp-config)#network 192.168.1.0 255.255.255.0   //配置VLAN10通信网段。
S3(dhcp-config)#dns-server 114.114.114.114        //配置VLAN10通信DNS。
S3(dhcp-config)#ip dhcp pool vlan10
S3(dhcp-config)#exit
S3(config)#ip dhcp pool vlan20 //创建vlan20地址池。
S3(dhcp-config)#default-router 192.168.2.1       //配置VLAN20通信网关。
S3(dhcp-config)#network 192.168.2.0 255.255.255.0   //配置VLAN20通信网段。
S3(dhcp-config)#dns-server 114.114.114.114        //配置VLAN10通信DNS。
S3(dhcp-config)#exit
S3(config)#ip dhcp excluded-address 192.168.1.1 192.168.1.10 //作为保留地址段,不作任何分配或备用。
S3(config)#ip dhcp excluded-address 192.168.2.1 192.168.2.10 //作为保留地址段,不作任何分配或备用。
S3(config)#ip routing
S3(config)#end
S3#write //配置写入存储。

注意:

  • 四台终端设备均要开启DHCP协议。


  • 将对应接口划入vlan中。


  • 定要开启三层交换机DHCP服务。


  • 定要开启路由功能服务。


测试结果:

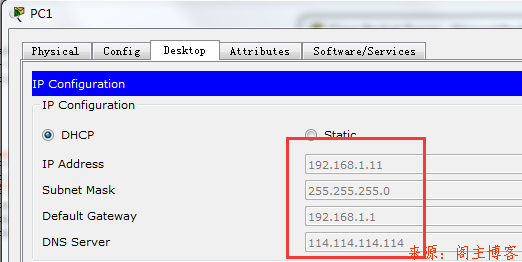

PC1:


PC2:


PC3:

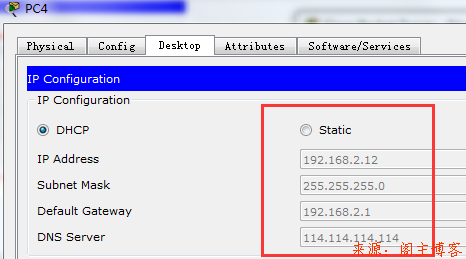

PC4:

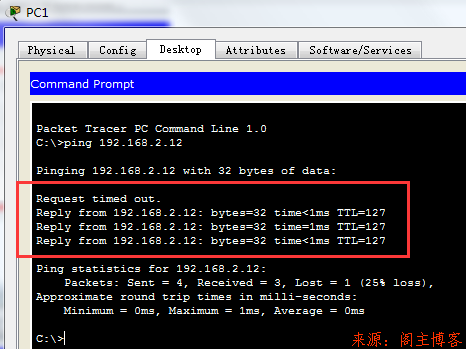

192.168.1.X与192.168.2.X连通性:


资料下载:


  • 排错是博主在配置时犯的一个小错误,特于大家分享。

  • 实验题为未经过任何命令配置,欢迎下载学习。

  • 答案不言而喻。

思科三层交换机DHCP.zip密码:mainblog|大小:407.5 K
已经过安全软件检测无毒,请您放心下载。
