配置思科交换机Telnet功能远程登录管理功能

原创 阁主  2018-10-09 23:46:46  阅读 1542 次 评论 1 条
摘要:

在配置一台新的交换机时,一项最基本的配置就是Telnet远程登录,以方便管理员通过远程登录对交换机进行管理和操作,只要配置好Telnet服务,后续一些其它配置都可以直接通过远程登录来进行,而不必在现场进行,可以省去不必要人工费用那,本文为大家讲解思科交换机基本的Telnet配置。

工具/原料:

  • Cisco Packet Tracer 7.0模拟软件

  • PC一台(用于管理交换机和Telnet登录连接)

  • 交换机一台,可以通过PC连接Console口进行配置。

介绍:

Telnet 协议是TCP/IP协议簇的一员,是Internet远程登录服务的标准协议和主要方式。它是属于应用层的协议,采用客户端/服务器模型,使用TCP- 23号端口为用户提供在本地主机上登录远程设备的服务

配置过程:

一、组网需求

通过Telnet功能远程登录管理设备。

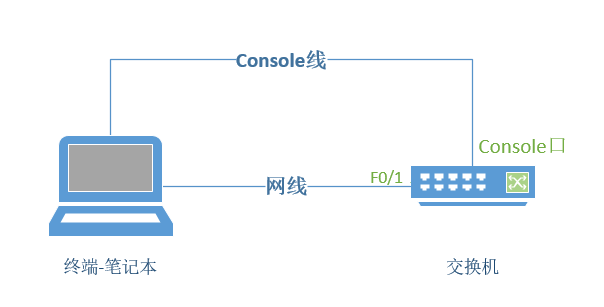

二、组网拓扑




三、配置要点

1、需要给交换机配置一个管理IP,如果PC与交换机不是同一个网段,需要给交换机配置一个默认网关

2、需要配置一个enable密码及telnet密码



四、配置步骤

通过Console线 登陆交换机,开启交换机的远程登入密码及配置enable密码

1)、配置交换机管理IP

Switch>enable                                                               ------>进入特权模式

Switch#configure terminal                                             ------>进入全局配置模式

Switch(config)#interface vlan 1                                      ------>进入vlan 1接口

Switch(config-if)#ip address 192.168.1.1 255.255.255.0 ------>为vlan 1接口上设置管理ip

Switch(config-if)#no shutdown                                      ------>开启vlan 1端口

Switch(config-if)#exit                                                     ------>退回到全局配置模式

2)、配置telnet密码

需求一:telnet时使用密码登入交换机

Switch(config)#line vty 0 4                                             ------>  进入telnet密码配置模式,0 4表示允许共5个用户同时telnet登入到交换机

Switch(config-line)#password ruijie                                ------> 将telnet密码设置为ruijie

Switch(config-line)#login                                               ------>启用需输入密码才能telnet成功

Switch(config-line)#exit                                                 ------>  回到全局配置模式

Switch(config)#enable password  ruijie 或者 enable secret ruijie   ------>配置进入特权模式的密码为ruijie,区别:前者show查询明码显示,后者加密,推荐第二种


Switch(config)#end                                                        ------>退出到特权模式

Switch#write                                                                  ------>确认配置正确,保存配置

确认telnet配置是否正确

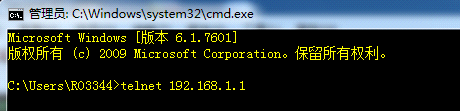

1)在开始--运行中输入cmd命令,点击确定,在弹出的CMD命令行中,输入telnet  192.168.1.1


2)回车后,输入line vty 所配置的密码,进入设备的用户模式,出现Ruijie>模式


3)在Ruijie>模式下输入enable后,提示输入特权密码,输入正确的密码后回车,进入特权模式




需求二:telnet时使用用户名及密码登入交换机

Switch(config)#line vty 0 4                                            ------>进入telnet密码配置模式,0 4表示允许共5个用户同时telnet登入到交换机

Switch(config-line)#login local                                      ------>启用telnet时使用本地用户和密码功能

Switch(config-line)#exit                                                 ------>回到全局配置模式

Switch(config)#username admin password ruijie          ------>配置远程登入的用户名为admin,密码为ruijie

Switch(config)#enable password  ruijie 或者 enable secret ruijie ------>配置进入特权模式的密码为ruijie

Switch(config)#end                                                        ------>退出到特权模式

Switch#write                                                                  ------>确认配置正确,保存配置

       确认telnet配置是否正确

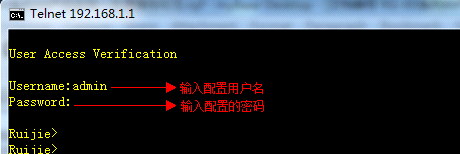

1)、在开始--运行中输入cmd命令,点击确定,在弹出的CMD命令行中,输入telnet  192.168.1.1


2)、回车后,出现输入用户和密码,密码输入时隐藏不显示。输入正确的密码后回车,进入设备的用户模式,出现Switch>模式


3)、在Ruijie>模式下输入enable后,提示输入特权密码,输入正确的密码后回车,进入特权模式




五、功能验证

查看当前用户登入交换机情况


如上图,有两个用户登入交换机,一个是通过console线登入,另外一个是通过telnet登入交换机,登入用户的IP地址是192.168.1.2。
