GNS3中如何实现与Vmware Workstation连接

原创 阁主  2020-03-30 12:59:18  阅读 400 次 评论 2 条
摘要:

盘古开天辟地之时,曾有幸窥得天机,写下了一篇“完整GNS3安装教程”。本文为扩展篇:主要讲解如何在GNS3中桥接到VM虚拟机中的主机,学会这个你可以用它做很多有趣的实验;比如DHCP服务器在VM虚拟机中 ,GNS3中的PC从VM中的DHCP服务获取ip。

准备工作

工欲善其事,必先利其器!下面是本文实验用到的“材料”。在看本文操作前请先确认你的GNS3基础安装配置已完成!

(1)GNS3客户端(版本不限制,本文使用2.1.5)

(2)VM虚拟机任意系统一枚(系统类型不限制,本文使用情怀版xp系统)

(3)虚拟机xp系统使用的静态IP为:192.168.16.2

(4)GNS3中PC客户端使用的静态IP为:192.168.16.3

VM虚拟机配置部分

(1)VM打开先不要着急打开系统,先配置虚拟网络。

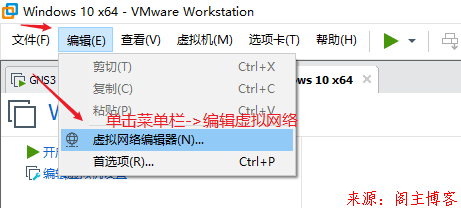

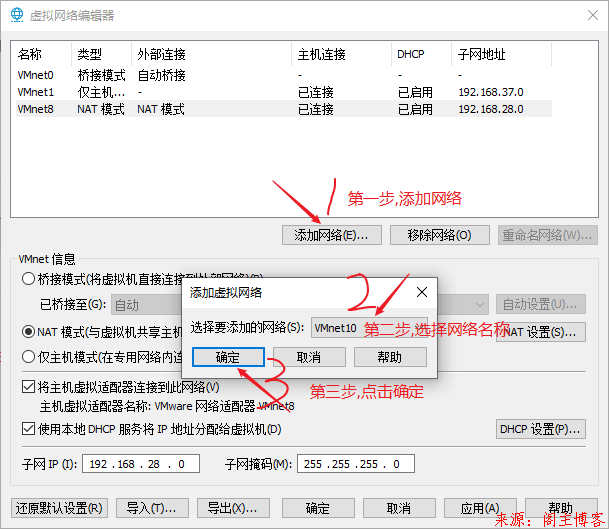

(2)在编辑页面按下图操作步骤新建一张虚拟网卡。

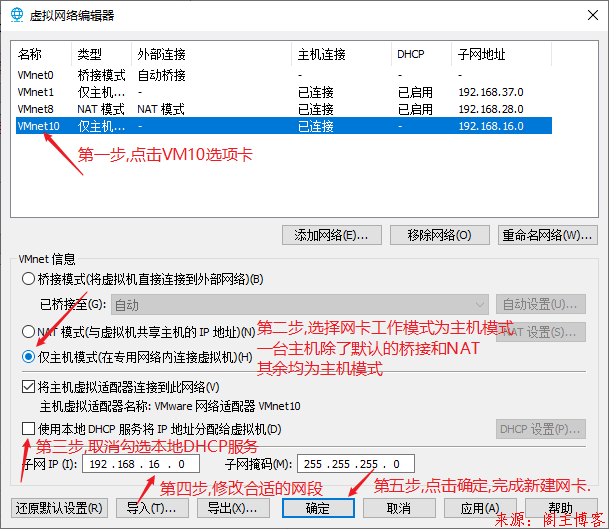

(3)继续依据下图步骤完成虚拟网卡的建立。

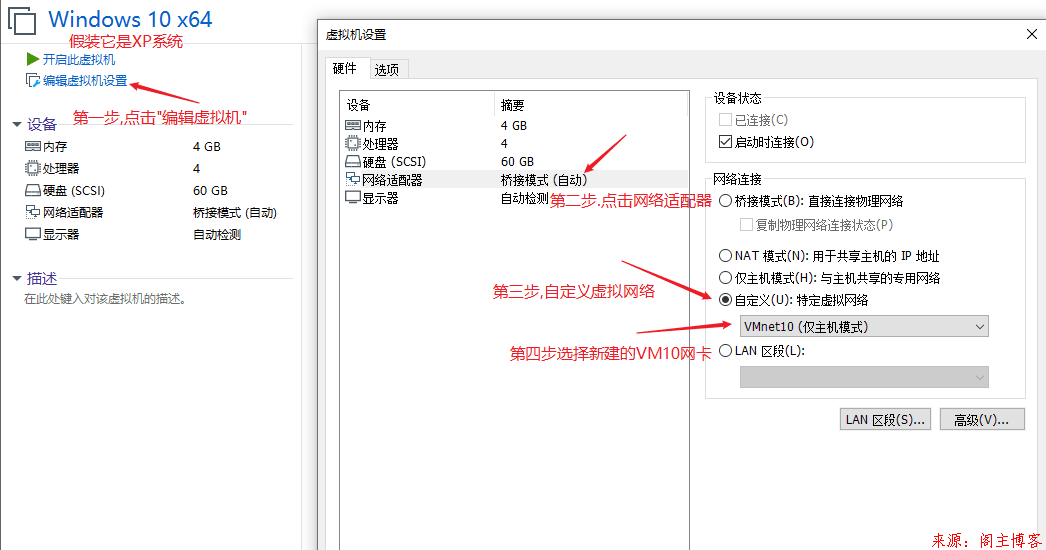

(4)接下来就是设置确认VM虚拟机是否使用的是新建的VM10虚拟网卡。

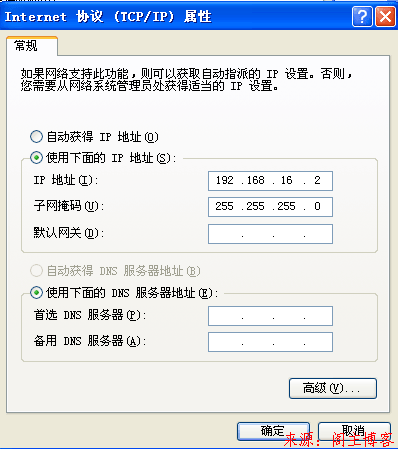

(5)VM打开系统,这里就给失散多年的情怀版xp系统开机,并且配置好IP地址为192.168.16.2

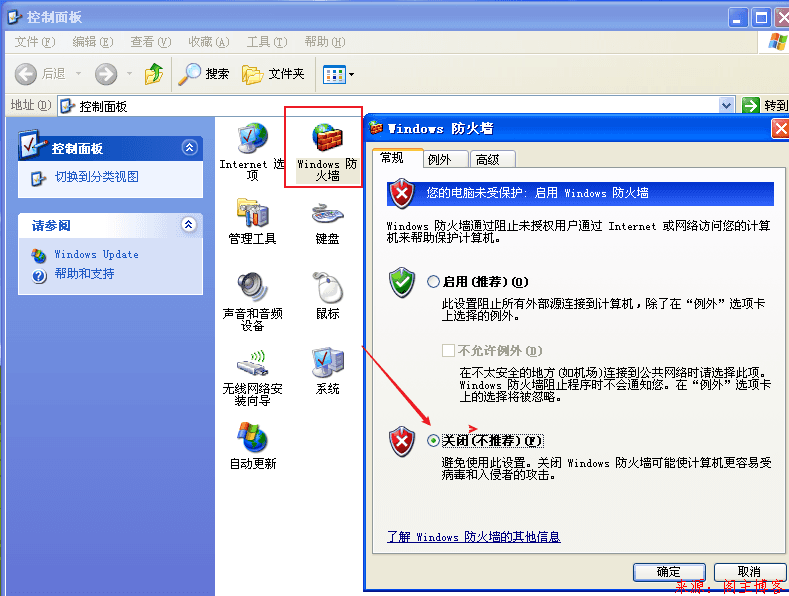

(6)接下来关闭烦人的防火墙,防火墙不管在什么操作系统中都存在,一定要关掉,在Windows系统里,只要你找到了控制面板基本上都可以关闭防火墙。(由于每个用户使用的操作系统不一,这里就不提供具体讲解,文末提供Windows系统的防火墙关闭工具。)


GNS3配置部分

注意:在学习下文之前默认你已经安装GNS3,本文不提供GNS3安装教程,未安装的小伙伴自行跳转右边链接安装学习,点我访问

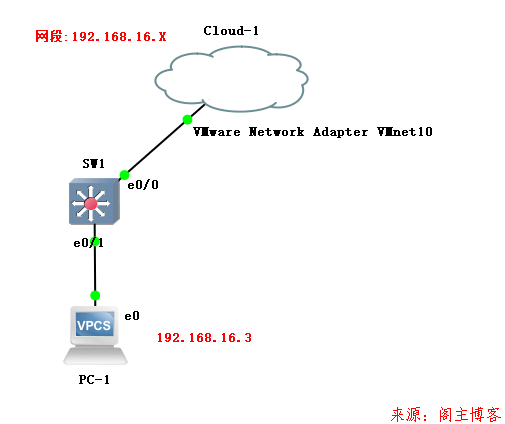

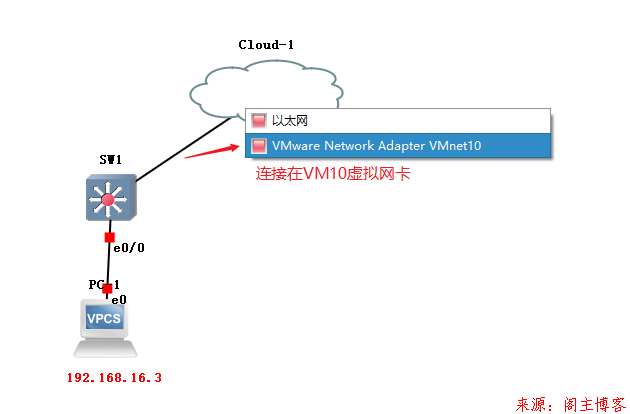

注意:下图为本次实验的拓扑图,不要忙着拖,先看下方教程。

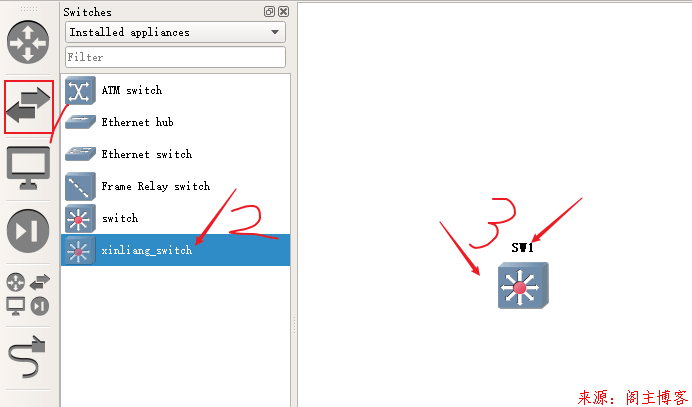

(1)先拖一台交换机出来,命名为SW1。

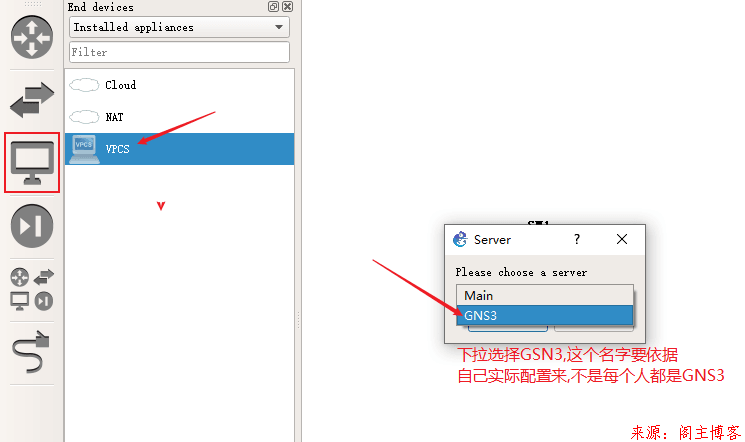

(2)在拖出一台PC,切记一定要选择GNS3服务中的PC,不是本机的PC。

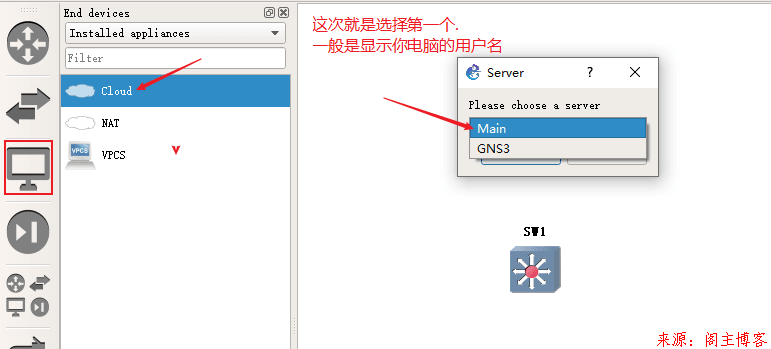

(3)拖出Cloud,就是下图那个大云朵。选择的服务位置一定要选本机的用户名,正常都是在第一个选项,为何选第一个,因为要绑定的物理机虚拟网卡在物理机,不是在虚拟机里面。


(4)接下来配置大云朵的网卡接口映射,步骤多特意录制了一个小动画。


(5)接下来就是用网线把各个设备连接起来!至于接口什么的,开心就好,随便接。只需要注意就是大云朵是连接 在VM10虚拟网卡上就ok。


(6)开启所有设备。

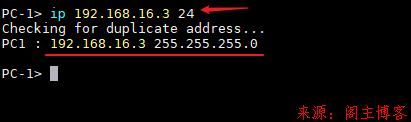

(7)在PC中配置静态IP:192.168.16.3

ip 192.168.16.3 24


(8)关闭三层交换机的路由功能.


测试结果

GNS3中的PC主机ping虚拟机的xp系统IP地址:192.168.16.2

ping 192.168.16.2
